Jak podłączyć żyrandol na 3 żarówki i więcej mając 3-4 kable

Podłączasz żyrandol samodzielnie? Pamiętaj o bezpieczeństwie

Zadanie jakim jest podłączenie żyrandolu do sufitu może wydawać się skomplikowane, szczególnie gdy mamy do czynienia z wieloma kablami. Właśnie dlatego przygotowaliśmy ten przewodnik, który pomoże Ci krok po kroku przejść przez proces. Pamiętaj jednak, że bezpieczeństwo jest najważniejsze, więc jeśli nie jesteś pewny swoich umiejętności, lepiej zleć to zadanie profesjonalistom.

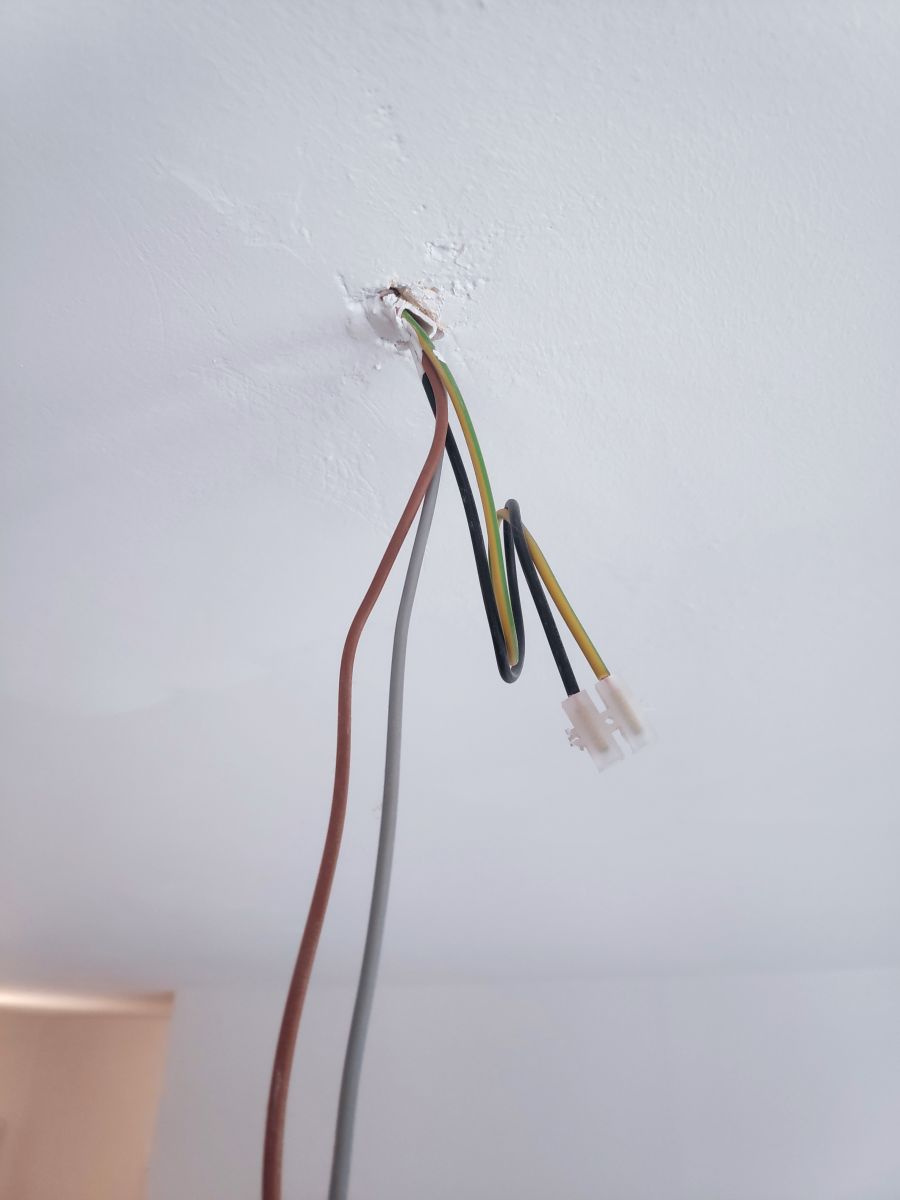

Jakie kolory kabli elektrycznych wychodzą z sufitu

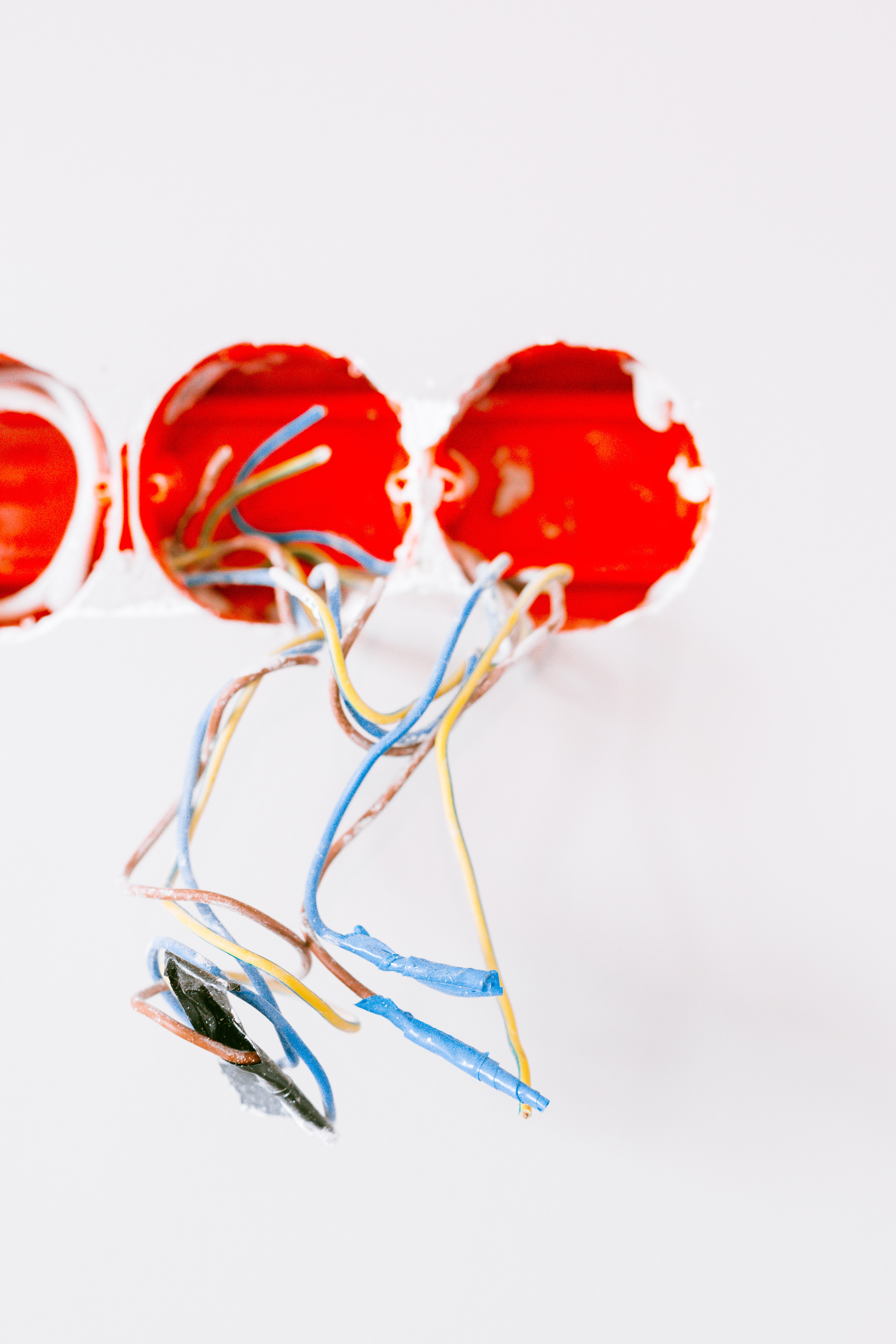

Zrozumienie instalacji elektrycznej Zanim zaczniemy, ważne jest, aby zrozumieć, jak działa Twoja instalacja elektryczna. Każdy kabel w suficie ma swoją rolę. Na ogół mamy do czynienia z trzema lub czterema kablami:

• Brązowy lub czarny, to kable fazowe.
• Niebieski, to przewód neutralny.
• Zielono-żółty, który jest przewodem uziemienia - przewód ochronny.
• Czwarty kabel, jeśli istnieje, może być dodatkowym przewodem fazowym lub neutralnym.

Potrzebne narzędzia

Kiedy już zrozumiesz podstawy, musisz przygotować odpowiednie narzędzia:

• Śrubokręt
• Miernik napięcia
• Kombinerki
• Izolacja elektryczna

Bezpieczeństwo!

Aby podłączyć żyrandol, należy przygotować próbnik napięcia. Na początek oczywiście odcinamy zasilanie próbnikiem. Koniecznie upewnij się czy rzeczywiście nie ma napięcia w instalacji elektrycznej!

Instalacja żyrandola na 3 żarówki

Krok 1 - Zidentyfikuj kable: Znajdź i zidentyfikuj kable w suficie. Przewód fazowy, neutralny i uziemienie powinny być łatwe do rozpoznania na podstawie kolorów.

Krok 2 - Przygotuj żyrandol: Na żyrandolu powinny być kable odpowiadające każdej z żarówek lub jeden prowadzący do wszystkich żarówek. Każdy z nich musi zostać podłączony do przewodu fazowego.

Krok 3 - Podłączanie: Podłącz kable od żarówek do przewodu fazowego, przewód neutralny do neutralnego kabla w suficie, a kabel uziemienia do przewodu uziemienia.

Jak podłączyć żyrandol na 4 i 5 żarówek i 3 kable z sufitu

Podłączanie żyrandolu na 4 lub 5 żarówek jest podobne do podłączania żyrandolu na 3 żarówki. W zależności od modelu żyrandola, możesz potrzebować dodatkowych kabli do podłączenia dodatkowych żarówek.

Podwójny włącznik światła - jak to działa?

Standardowy, jednobiegunowy przełącznik światła łączy uziemienie, przewód neutralny i fazowy. W tym typie włącznika znajduje się jeden punkt zaciskowy, do którego dołączamy przewód fazowy od lampy. Głównym celem tego urządzenia jest otwieranie i zamykanie obwodu elektrycznego, co umożliwia włączanie i wyłączanie światła. Przełącznik podwójny jest nieco inny, posiada dwa punkty zaciskowe, do których podłączamy dwa przewody fazowe, które zarządzają dwoma niezależnymi obwodami elektrycznymi.

Podwójny włącznik światła ma dwa guziki, stąd też jego potoczna nazwa. Każdy z przycisków steruje określonym obwodem i kontroluje konkretną lampę (jeżeli podłączony jest do dwóch) lub jej część (jeżeli podłączony jest do pojedynczej lampy lub żyrandola z kilkoma żarówkami).

Schemat podwójnego włącznika światła

Aby zrozumieć, jak działa podwójny włącznik światła, najlepiej przyjrzeć się jego schematowi. Z uwagi na fakt, że takie urządzenie można podłączyć do jednej lub dwóch lamp, przedstawimy schemat dla obu sytuacji. Aby instalacja działała prawidłowo, należy poprowadzić do lampy czterożyłowy przewód: dwa przewody fazowe, jeden neutralny i jeden ochronny. Technicznie rzecz biorąc, przewód ochronny nie jest absolutnie niezbędny, ale z punktu widzenia bezpieczeństwa jest on zalecany, aby zrównać potencjał obudowy lampy z potencjałem ziemi.

Podłączenia żyrandola z podwójnym włącznikiem

Łączenie podwójnego przełącznika z dwoma źródłami światła jest dość podobne. W skrzynce będzie więcej przewodów, które musisz odpowiednio uporządkować, używając złączek lub kostek elektrycznych do połączenia przewodów. Przewody neutralne powinny być połączone z neutralnymi, a przewody ochronne - z ochronnymi. Przewody fazowe podłączasz natomiast do przełącznika światła.

Kable zasilające zasilające wychodzące z sufitu będą dwa. Każdy z nich będzie miał swój odpowiednik w podwójnym włączniku. Odcinając jeden z nich (wyłączające jeden z włączników) wyłączasz żarówkę lub cześć żarówek, które będą do niej podłączone.

Podłączanie żyrandola – 4 przewody wychodzące z sufitu i 3 z żyrandola lub lampy

Może pojawić się nieco więcej kłopotów, jeśli z sufitu wychodzi 4 przewodów, a żyrandol lub lampa sufitowa ma tylko 3. W takim układzie żyrandol będzie w pełni świecił, ale prawdopodobnie twój włącznik światła jest podwójny, co sprawi, że jeden z przełączników stanie się bezużyteczny. W takim scenariuszu, upewnij się (za pomocą próbnika), czy oba przewody fazowe (brązowe kable. Możemy je oznaczyć jako L i L1) są zasilane. Jeśli tak, odłącz zasilanie z sieci i dokładnie zaizoluj jeden z nich, najlepiej za pomocą taśmy izolacyjnej wysokiej jakości. Ten przewód będzie Ci zbędny - kluczową rolę odegra pozostały przewód, wraz z niebieskim i zielono-żółtym. Gdy już zaizolujesz jeden przewód, podłącz pozostałe zgodnie z poniższym schematem.

Jak zamontować żyrandol – podsumowanie

W odniesieniu do powyższych informacji, warto podkreślić, że każda instalacja może być inna, a opisane metody są ogólnymi wskazówkami. Często przewód uziemiający jest nieobecny w starszych instalacjach. Bezpieczeństwo powinno być zawsze priorytetem, dlatego, jeżeli masz jakiekolwiek wątpliwości czy podłączenie żyrandola jest poprawne, zwróć się do profesjonalisty.

Przy pomocy tego przewodnika powinno być łatwiej podjąć się tego zadania. Pamiętaj jednak, że to, co wydaje się proste na papierze, może być bardziej skomplikowane w praktyce. Zawsze ceniąc bezpieczeństwo, nie bój się poprosić o pomoc, jeśli potrzebujesz.
